CSB-1超聲波振動控制儀說明書

   CSB-1超聲波振動控制儀是一種簡單實用，可靠的篩分系統，是當前網眼堵塞的最有效的解決方法。可廣泛應用于制藥、冶金、化工、選礦、食品等要求精細篩分過濾的行業，具有篩分過濾精度高、網孔不堵塞等特點，真正解決了因團聚、靜電、強吸附性卡堵網孔等篩分難題，是國內篩分行業的一項重大技術突破。

 CSB-1超聲波振動控制儀工作原理：

    CSB-1超聲波篩分系統由超聲波控制儀、轉換器、共振環組成。超聲波控制儀產生的高頻電振蕩由轉換器轉換成高頻正弦形式的縱向振蕩波，這些振蕩波傳到共振環上使共振環產生共振，然后由共振環均勻傳輸至篩面。篩網上的物料在做低頻三次元振動的同時，疊加上超聲振動，既可防止網孔堵塞，又可使篩分機提高產量和質量。

CSB-1超聲波振動控制儀操作說明：

  1、根據所篩物料不同，旋振篩內部的偏心錘設定角度及方向有所不同，所以在設備供電之前應事先對其調整。

  2、超聲波控制儀與旋振篩分別供電，超聲波電源為單相供電，旋振篩為三相供電（需可靠接地）。

  3、超聲波控制儀與轉換器的引線通過插頭連接。請按照超聲波控制儀連接線標示，插入接口并鎖緊，使超聲波控制儀與機體超聲波接口正確連接。

  4、超聲波控制儀面板上設有“工作模式 ”和“工作/暫停”兩個按鍵，另外有一數碼窗口來顯示工作狀態。

  5、超聲波控制儀設有5種工作模式，用戶可根據需要進行選擇：

  6、“工作/暫停”鍵：在工作狀態下按此鍵一次，超聲波暫停工作，窗口顯示“PX 0000”（X根椐工作模式的不同顯示為1~5）；在暫停狀態下按鍵一次，超聲波恢復到正常工作狀態。

  7、“工作模式”選擇鍵：超聲波控制儀共設有C1~C5的5 種不同的工作模式，C1工作模式最強，C2次之，C4最弱 , C5為脈沖狀態 。在超聲波工作狀態下每按一次會變換一次工作模式，即從C1~C5循環轉換。

  8、具有記憶功能。例如：假設上次關閉超聲波控制儀的時候工作模式是C3，則此次通電后，控制儀仍工作在C3模式。

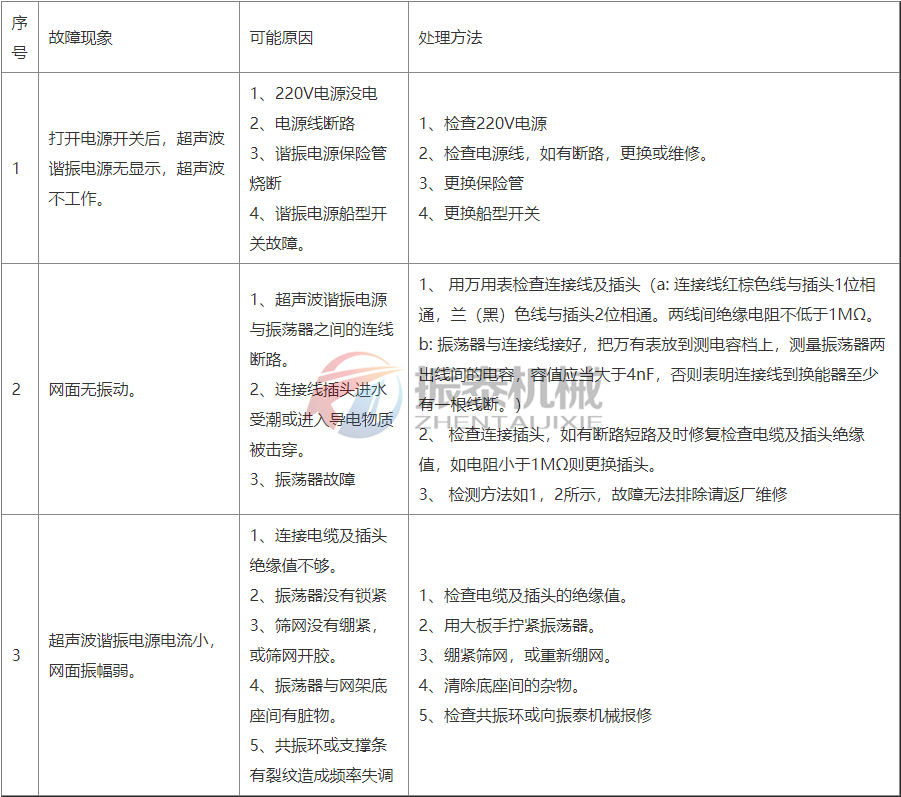

  9、具有錯誤顯示功能。在工作狀態下，屏顯E  則表示錯誤信息。E后面的數字表示錯誤類型。。
